光電電接點壓力表
產品名稱:
光電電接點壓力表型號:
YXXD-100-Z YXXD-150-Z價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
耐震光電信號電接點壓力表適用對銅或銅合金無腐蝕作用的液體、氣體等介質的壓力測量，除指示功能外，還具有上下限二位可調信號控制。本公司可根據用戶需要，設計、制造特殊用途的耐震光電信號電接點壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

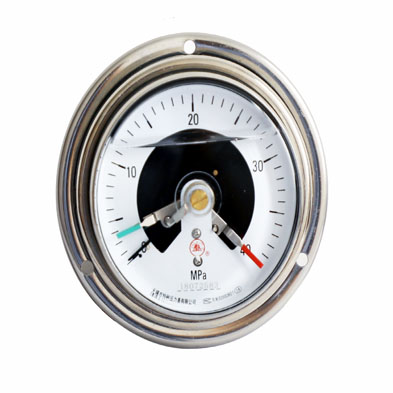

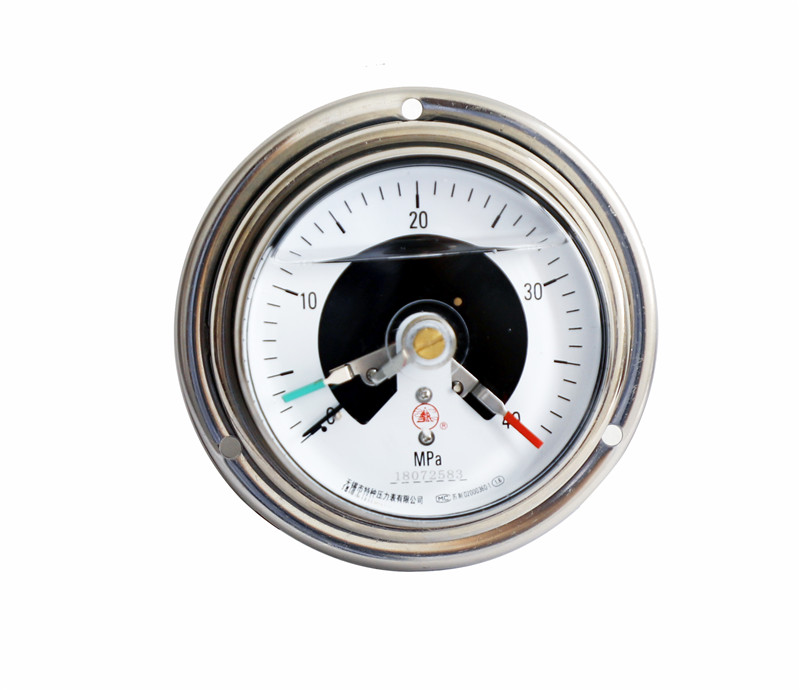

耐震光電信號電接點壓力表YXXD-100-Z YXXD-150-Z
耐震光電信號電接點壓力表具有抗環境振動，介質脈動和沖擊載荷特性。儀表指示清晰、穩定、電信號切換可靠。
耐震光電信號電接點壓力表適用對銅或銅合金無腐蝕作用的液體、氣體等介質的壓力測量，除指示功能外，還具有上下限二位可調信號控制。
耐震光電信號電接點壓力表采用非接觸式電接點，其設定接點上應用了光電傳感器，構成無接點信號切換裝置。通過控制電路，輸出高低電平信號，故儀表靈敏度極高，響應快速，控制精度高，無滯后、跳躍現象。在低電壓工作時，一般接點式裝置浸沒于阻尼液中，其接點附著油膜，增大了接觸電阻，使接點不能有效工作，電流大時燒蝕嚴重。采用光電無觸點信號切換，無電弧，無接點蝕損現象，故使用壽命長，開關特性優良。儀表輸出高低電平直流信號，適用24V直流電壓的計算機用戶。
耐震光電信號電接點壓力表已獲新型實用專利，專利號：99229277.8。儀表能適應特殊場合，各種工作條件，廣泛應用于石油、化工、機械、冶金、核能技術及開關頻繁的工藝流程。耐震光電信號電接點壓力表技術參數：
型號
YXXD-100ZQ-Z
YXXD-100Z-Z
YXXD-100-Z
YXXD-150-Z
公稱直徑(mm)
￠100
￠100
￠100
￠150
接頭螺紋
M20×1.5；G3/8；G1/2；
精度等級(%)
1．6
工作電壓
DC 24V
輸出信號
高、低電平 OV/24V DC
測量范圍(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-25℃~55℃
結構形式
徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）
抗震等級
V．H．4
執行標準
Q/320211 DGH06-2003
防護等級
IP64
表殼材質
304SS；
接頭材質
銅合金
等效工作狀態：（上限-常開接點例）
耐震光電信號電接點壓力表結構形式、外形及安裝尺寸：
型號
結構形式
外形尺寸mm
D1
D2
L2
L1
H
d
d0
M
YXXD-100ZQ-Z
軸向前邊
100
98
23
78
38
118
5.5
20×1.5
YXXD-100Z-Z
軸向無邊
100
98
28.5
78
38
/
/
20×1.5
YXXD-100-Z
徑向無邊
100
98
28.5
78
38
/
/
20×1.5
YXXD-150-Z
徑向無邊
150
161
35
90
42
/
/
20×1.5

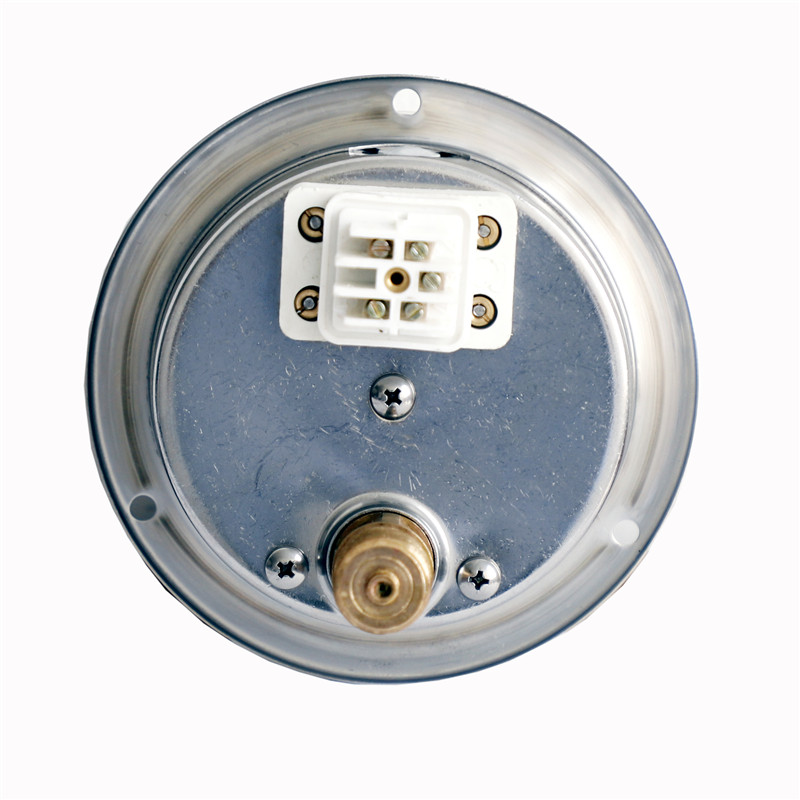

接線端子接線示意圖
使用與訂貨須知：
工作環境應無腐蝕性氣體。
接裝后請剪除儀表表殼頂部橡膠塞凸起部，令儀表內腔與大氣相通，以保證儀表精確度。
訂貨請說明名稱、型號、測量范圍。
腐蝕性環境或腐蝕性介質請另行說明。資料來源于http://www.wxcqcy.com提供
